Precizia dimensională este unul dintre cei mai importanți factori de evaluat atunci când achiziționați o matriță de producție de blocuri de beton sau cărămidă. Dimensiunile cavității matriței, alinierea componentelor sale, consistența distanței dintre cavități și acuratețea interfețelor sale de montare influențează toate forma și repetabilitatea produselor finite. Chiar și atunci când o mașină de blocuri funcționează la viteza de producție specificată, abaterile dimensionale din matriță pot contribui la dimensiuni inconsecvente ale blocurilor, margini neuniforme, dificultăți în timpul demulării și cerințe suplimentare de control al calității. Pentru cumpărători, adevărata întrebare nu este doar dacă o matriță poate produce o cărămidă, ci dacă poate produce în mod repetat cărămizi sau blocuri care îndeplinesc cerințele dimensionale și funcționale prevăzute pe toată durata de viață.

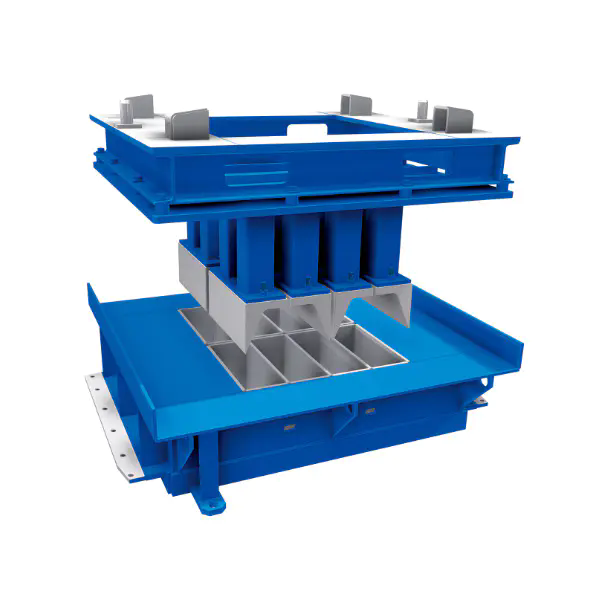

La evaluarea aMașină pentru cărămidă, echipele de achiziții ar trebui să privească dincolo de prețul cotat și declarațiile generale despre precizia de fabricație. O decizie de cumpărare de încredere necesită o înțelegere clară a dimensiunilor critice, a toleranțelor aplicabile, a proprietăților materialelor, a metodelor de inspecție, a compatibilității cu mașina și a cerințelor de înlocuire. Fujian Quangong Mold Co.,Ltd ar trebui evaluat în raport cu cerințele reale ale liniei de producție vizate, cu specificațiile tehnice confirmate înainte de plasarea unei comenzi. Acest ghid explică modul în care acuratețea dimensională afectează performanța de producție și oferă un cadru practic pentru compararea furnizorilor de matrițe, revizuirea desenelor tehnice și reducerea riscurilor de achiziție.
1. Ce înseamnă precizia dimensională în fabricarea matrițelor?
2. De ce acuratețea dimensională afectează calitatea blocului și eficiența producției?
3. Ce parametri tehnici ar trebui să evalueze cumpărătorii înainte de a cumpăra?
4. Cum pot cumpărătorii să verifice acuratețea matriței și să aleagă un furnizor potrivit?
5. Concluzie: Cum pot matrițele precise să sprijine decizii mai bune de cumpărare?
Precizia dimensională descrie cât de aproape corespund dimensiunile reale ale unei componente fabricate cu dimensiunile de proiectare specificate. În producția de cărămizi și blocuri de beton, conceptul se aplică mai mult decât dimensiunea exterioară totală a unei matrițe. Include lungimea cavității, lățimea cavității, adâncimea cavității, grosimea peretelui, distanța dintre cavități, pozițiile orificiilor de montare, suprafețele de referință și alinierea componentelor care se mișcă sau se contactează unele cu altele în timpul producției. Aceste măsurători determină în mod colectiv dacă matrița poate funcționa conform intenției atunci când este instalată pe o anumită mașină de fabricare a blocurilor.
În scopuri de achiziție, este important să se distingă acuratețea dimensională de repetabilitate și calitatea generală a producției. Precizia se referă la diferența dintre o valoare măsurată și ținta ei specificată. Repetabilitate se referă la faptul că aceeași măsurătoare poate fi reprodusă în mod consecvent în condiții comparabile. O matriță poate fi fabricată aproape de dimensiunile sale țintă, dar prezintă totuși variații excesive între cavități. Dimpotrivă, mai multe cavități pot avea dimensiuni foarte asemănătoare, în timp ce toate deviază de la designul prevăzut. Ambele situații pot crea probleme, deși acțiunile corective adecvate pot diferi.
Dimensiunile critice depind de designul matriței, tipul blocului, procesul de producție și cerințele produsului finit. Cumpărătorii nu ar trebui să presupună că fiecare măsurătoare are același efect asupra calității produsului. Următoarele domenii merită o atenție deosebită în timpul examinării desenelor și evaluării furnizorilor.
Un desen complet din punct de vedere tehnic ar trebui să identifice dimensiunile care sunt critice din punct de vedere funcțional, mai degrabă decât să atribuie aceeași toleranță fără discriminare fiecărei caracteristici. Strângerea unei toleranțe fără un motiv clar de inginerie poate crește timpul de prelucrare și costurile de inspecție fără a oferi o îmbunătățire semnificativă a blocurilor finite. Din acest motiv, cumpărătorul și producătorul ar trebui să convină asupra funcției prevăzute a fiecărei caracteristici critice înainte de a finaliza desenul.
O toleranță dimensională definește variația permisă în jurul unei dimensiuni nominale. Dacă un desen specifică o lățime nominală a cavității de 100 mm cu o toleranță bilaterală de plus sau minus 0,20 mm, intervalul acceptabil este de la 99,80 mm la 100,20 mm. Acesta este un exemplu ilustrativ, nu o specificație confirmată pentru vreo matriță anume. Intervalul acceptabil efectiv trebuie stabilit prin desenul aprobat, cerințele aplicabile ale produsului și capacitățile procesului de fabricație.
Cumpărătorii ar trebui, de asemenea, să distingă toleranțele dimensionale de toleranțele geometrice. O singură măsurare a lățimii nu poate stabili dacă o cavitate este suficient de pătrată, dacă două suprafețe sunt paralele sau dacă o interfață de montare este poziționată corect în raport cu un datum de referință. Cotarea geometrică și toleranța, acolo unde este cazul, oferă o metodă structurată pentru definirea acestor relații. Pentru ansambluri complexe de matriță, poate ajuta la prevenirea dezacordurilor cauzate de desene care specifică dimensiunile individuale, dar nu explică modul în care caracteristicile trebuie să se relaționeze unele cu altele.
Condițiile de măsurare contează și ele. Instrumentele trebuie să fie adecvate pentru caracteristica inspectată, menținute în condiții adecvate și utilizate de personal instruit. Temperatura, contaminarea suprafeței, bavurile și locațiile inconsecvente de măsurare pot afecta fiabilitatea citirilor. Când sunt specificate toleranțe foarte strânse, incertitudinea de măsurare ar trebui luată în considerare mai degrabă decât tratarea fiecărei zecimale afișate ca dovadă a acurateței.
Luați în considerare o matriță în care fiecare cavitate are lungimea nominală corectă, dar suprafața de montare nu este aliniată cu referința de localizare a mașinii. Măsurătorile cavității pot părea satisfăcătoare atunci când sunt verificate individual, dar matrița poate fi poziționată incorect după instalare. În mod similar, o matriță poate îndeplini cerințele de lungime totală, prezentând în același timp variații excesive în adâncimea cavității individuale. O singură măsurare generală nu ar dezvălui această condiție.
Din acest motiv, o matriță de mașină de cărămidă ar trebui să fie evaluată ca un ansamblu de producție funcțional, mai degrabă decât o colecție de dimensiuni necorelate. Cumpărătorii ar trebui să solicite un desen tehnic aprobat, să identifice caracteristicile esențiale pentru calitate și să confirme cum vor fi măsurate aceste caracteristici. În cazul în care produsul necesită mai multe cavități, planul de inspecție ar trebui să abordeze atât dimensiunile cavităților individuale, cât și consistența dintre ele.Fujian Quangong Mold Co.,Ltdar trebui să fie evaluate în raport cu aceste cerințe documentate, în loc să se bazeze doar pe descrieri ample, cum ar fi de înaltă precizie sau de fabricație avansată.
Obiectivul nu este de a cere cea mai mică toleranță posibilă pentru fiecare caracteristică. Este de a specifica și verifica toleranțele necesare pentru a produce blocuri conforme, pentru a realiza o instalare fiabilă și pentru a menține performanța repetabilă. Această abordare oferă echipelor de achiziții o bază mai susținută pentru evaluarea calității, costurilor și adecvării pe termen lung.
Precizia dimensională influențează producția printr-un lanț de relații mecanice și de proces conectate. Matrița definește geometria disponibilă pentru formarea produsului, în timp ce mașina furnizează mișcarea, presiunea, vibrația și sincronizarea necesare pentru a consolida materialul. Blocul finit reflectă interacțiunea dintre acești factori. În consecință, o problemă dimensională nu poate fi întotdeauna atribuită numai matriței, dar precizia matriței este o parte esențială a unui sistem de producție stabil.
Pentru cumpărători, această distincție este deosebit de importantă atunci când se compară cotațiile. Un mucegai cu costuri reduse poate părea atractiv dacă prețul de achiziție este considerat izolat. Cu toate acestea, dacă dimensiunile sale sunt inconsecvente, interfețele sale nu se potrivesc cu mașina sau comportamentul său la uzură provoacă modificări dimensionale premature, economisirea inițială poate fi compensată de ajustări suplimentare, produse respinse, lucrări de întreținere și înlocuiri neplanificate. Nici o opțiune cu preț mai mare nu este automat mai bună. Alegerea potrivită este matrița care demonstrează conformitatea cu cerințele tehnice convenite și oferă o valoare adecvată pe durata de viață estimată.
Relația dintre geometria matriței și dimensiunile produsului finit depinde de tipul de bloc, de amestecul de materiale și de condițiile de funcționare ale mașinii. Cu toate acestea, mai multe mecanisme sunt relevante pentru majoritatea aplicațiilor de fabricare a blocurilor de beton.
Aceste efecte nu sunt la fel de importante pentru fiecare aplicație. Un bloc tubular de uz general și o unitate de pavaj cu interblocare de precizie pot avea cerințe dimensionale și criterii de acceptare diferite. Prin urmare, cumpărătorii ar trebui să definească mai întâi specificația produsului finit și să lucreze înapoi pentru a stabili caracteristicile matriței necesare pentru realizarea acesteia.
O matriță trebuie să se potrivească mașinii pentru care a fost proiectată sau aprobată. Compatibilitatea implică dimensiunile de montare, caracteristicile de localizare, anvelopa generală, spațiile libere de lucru și relația dintre matriță și componentele mașinii asociate. Dacă o matriță de înlocuire diferă de designul original, chiar și o mică abatere într-o interfață critică poate îngreuna instalarea sau poate necesita modificări neautorizate.
De exemplu, găurile de montare care nu se aliniază cu mașina pot tenta un operator să mărească găurile sau să modifice un suport. Astfel de modificări pot afecta alinierea, distribuția sarcinii sau integritatea ansamblului. Ele pot, de asemenea, complica înlocuirea viitoare și pot crea incertitudine dacă matrița continuă să îndeplinească cerințele de proiectare inițiale. Cumpărătorii ar trebui să evite să trateze modificarea la fața locului ca un substitut acceptabil pentru confirmarea compatibilității înainte de expediere.
Identificarea mașinii este, prin urmare, o cerință de achiziție, nu un detaliu administrativ. Cumpărătorul trebuie să furnizeze producătorului mașinii, modelul, seriale relevante sau informațiile de configurare, acolo unde este cazul, desenul matriței existente, dacă este disponibil, și designul produsului dorit. Dacă mașina a fost modificată, aceste modificări ar trebui de asemenea dezvăluite. Furnizorul poate examina apoi interfețele și poate clarifica ce dimensiuni necesită confirmare înainte de începerea producției.
Precizia dimensională afectează costurile în moduri care se extind dincolo de factura de matriță. O matriță care produce în mod constant blocuri conforme poate reduce munca evitabilă de inspecție, reglare și sortare. De asemenea, poate reduce probabilitatea înlocuirii premature a matriței din cauza neconformității dimensionale sau a unei potriviri inițiale incorecte. Aceste economii potențiale ar trebui evaluate folosind datele de producție reale, mai degrabă decât presupuse din afirmațiile generale ale furnizorului.
O evaluare practică a costurilor poate include următoarele elemente:
Cumpărătorii ar trebui să evite să presupună că numai acuratețea dimensională determină durata de viață. Rezistența la uzură, selecția materialului, tratamentul termic acolo unde este cazul, întreținerea, volumul de producție și condițiile de funcționare influențează, de asemenea, modul în care o matriță funcționează în timp. Dimensiunile inițiale precise nu pot compensa materialele necorespunzătoare sau întreținerea defectuoasă. De asemenea, un material durabil nu poate corecta o matriță care a fost fabricată în afara specificațiilor dimensionale aprobate.
Prin urmare, Fujian Quangong Mold Co.,Ltd ar trebui evaluat printr-o evaluare combinată a conformității proiectării, consistenței în fabricație, compatibilității mașinii și a costului ciclului de viață. O discuție utilă cu furnizorul întreabă cum sunt controlate dimensiunile critice, ce înregistrări de inspecție sunt furnizate și cum sunt manipulate piesele neconforme. Aceste întrebări produc mai multe dovezi acționabile decât o promisiune generală de precizie.
Când blocurile finite prezintă variații dimensionale, echipele de achiziții și producție ar trebui să investigheze întregul proces de formare. Umiditatea materialului, gradarea agregatelor, conținutul de ciment, consistența umpluturii, compactarea, setările vibrațiilor, condițiile de întărire și manipularea pot afecta produsul final. O matriță care îndeplinește cerințele sale de desenare poate produce în continuare blocuri inacceptabile dacă procesul de producție este instabil.
O investigație sensibilă începe prin măsurarea atât a matriței, cât și a unui eșantion reprezentativ de produse finite. Dacă dimensiunile matriței sunt în afara limitelor aprobate, acțiunile corective ar trebui să se concentreze asupra matriței sau a instalării acesteia. Dacă matrița este conformă, dar produsele finite variază, echipa ar trebui să examineze setările procesului și condițiile materiale înainte de a autoriza o înlocuire. Compararea rezultatelor în mai multe cavități poate ajuta la identificarea dacă variația urmează o anumită cavitate, o poziție a mașinii sau un întreg lot de producție.
Această abordare bazată pe dovezi previne costurile inutile de achiziție și face discuțiile cu furnizorii mai productive. De asemenea, stabilește o linie de bază pentru monitorizarea uzurii și evaluarea viitoarelor matrițe de înlocuire. Pentru echipele de achiziții, obiectivul este un rezultat de producție repetabil, nu doar o componentă care trece printr-o inspecție izolată.
O specificație de achiziție ar trebui să traducă cerințele de producție preconizate în caracteristici măsurabile. Pentru o matriță de bloc de beton, aceasta înseamnă descrierea produsului finit, a interfeței mașinii, a dimensiunilor critice, a materialelor, a cerințelor de fabricație și a dovezilor de inspecție necesare pentru acceptare. Dacă aceste articole rămân vagi, este posibil ca cotațiile de la diferiți furnizori să nu fie direct comparabile. Un furnizor poate stabili prețul unei matrițe standard cu toleranțe largi, în timp ce altul poate include prelucrare suplimentară și inspecție. Fără o specificație comună, cumpărătorul poate compara prețuri care nu reprezintă produse echivalente.
Când examinați o ofertă pentru o matriță pentru mașină de cărămidă, solicitați un document tehnic care să identifice revizuirea aprobată a desenului, calitatea materialului, cerințele de tratament termic, acolo unde este cazul, toleranțele critice și criteriile de acceptare. Aceste detalii ar trebui confirmate în scris, mai degrabă decât deduse din fotografiile produselor sau descrierile generale ale catalogului. Adecvarea tehnică a matriței trebuie stabilită în raport cu mașina specifică și produsul finit, în special atunci când achiziția implică dimensiuni personalizate sau o înlocuire a unui ansamblu existent.
| Parametru | Ce trebuie să precizeze cumpărătorul | De ce contează | Dovezi de solicitat |
| Tip de produs finit | Bloc solid, bloc gol, bloc de pavaj, unitate de interblocare sau alt profil definit | Stabilește geometria cavității necesare și aplicația prevăzută | Desenul produsului aprobat sau specificația dimensională |
| Lungimea și lățimea cavității | Dimensiunile nominale și abaterile permise pentru fiecare caracteristică critică | Controlează geometria principală a produsului format | Desenul dimensionat al matriței și rezultatele inspecției |
| Adancimea cavitatii | Adâncimea specificată, data de referință și toleranța aplicabilă | Influențează înălțimea produsului și consistența cavității | Înregistrări de adâncime măsurată din locații definite |
| Distanța dintre cavități | Distanța centru-centru sau altă referință clar definită | Ajută la menținerea consistenței între cavități și în interiorul formei matriței | Desen de plan și raport de inspecție dimensională |
| Toleranțe geometrice | Cerințe aplicabile de planeitate, paralelism, perpendicularitate, poziție sau profil | Controlează relațiile dintre suprafețele funcționale | Plan de inspecție cu date definite și metode de măsurare |
| Clasa materialului | Calitatea exactă sau specificația materialului convenită pentru componentele matriței | Influențează rezistența, tenacitatea, comportamentul la uzură și adecvarea pentru mediul de operare | Certificat de material sau documentație de material trasabil |
| Tratament termic | Procesul necesar, componenta aplicabilă și criteriile de acceptare, dacă sunt specificate | Poate afecta duritatea, rezistența la uzură și stabilitatea dimensională | Înregistrarea tratamentului termic și rezultatele durității acolo unde este necesar |
| Starea suprafeței | Finisajul necesar, defecte permise și orice valoare specificată de rugozitate | Poate influența comportamentul de eliberare, uzura și condițiile de contact | Inspecția vizuală și înregistrările de măsurare a suprafeței, acolo unde este cazul |
| Interfață mașină | Pozițiile orificiilor de montare, suprafețele de localizare, anvelopa generală și cerințele de spațiu liber | Stabilește dacă matrița poate fi instalată corect | Desen de interfață aprobat sau revizuire documentată a compatibilității |
| Inspecție și acceptare | Metoda de eșantionare, echipamentul de măsurare, formatul de raportare și procedura de neconformitate | Definește modul în care va fi demonstrată conformitatea înainte de acceptare | Raportul final de inspecție și documentele de acceptare convenite |
Tabelul oferă mai degrabă un cadru de achiziție decât o specificație specifică producătorului. Valorile exacte trebuie să provină din proiectul ingineresc aprobat și din cerințele de producție. Nu trebuie să se aștepte ca un furnizor să deducă toleranțe critice doar din numele unui produs.
Precizia dimensională și performanța materialului sunt legate, dar aspecte separate ale calității matriței. Selectarea materialului afectează rezistența la uzură, deformare, impact și sarcini repetate de producție. Cu toate acestea, nu există o singură calitate a oțelului sau o valoare a durității care să fie adecvată pentru fiecare matriță. Selecția corectă depinde de designul matriței, de mașină, de caracteristicile abrazive ale amestecului, de rata de producție, de strategia de întreținere așteptată și de evaluarea inginerească a producătorului.
Echipele de achiziții ar trebui să solicite furnizorului să identifice materialul utilizat pentru fiecare componentă relevantă și să explice modul în care materialul specificat susține condițiile de operare prevăzute. Dacă proiectul necesită tratament termic, comanda de achiziție trebuie să precizeze ce componente necesită acest lucru și cum va fi verificată conformitatea. Numai o citire a durității nu dovedește că materialul are duritatea necesară, că tratamentul termic a fost efectuat corect sau că componenta are dimensiuni acceptabile.
Acolo unde trasabilitatea este importantă, cumpărătorii pot solicita certificate de materiale sau înregistrări echivalente legate de comanda furnizată. Nivelul documentației ar trebui să reflecte riscul și complexitatea aplicației. O matriță de înlocuire simplă poate avea nevoie de un pachet de documentație diferit față de o matriță utilizată într-o linie de producție de mare volum, unde timpul neașteptat de oprire are consecințe semnificative.
Cumpărătorii ar trebui să includă valori numerice numai atunci când sunt susținute de proiectul aprobat, documentația mașinii, standardul de produs sau o cerință de inginerie convenită de comun acord. Este nepotrivit să folosiți o toleranță generică ca punct de referință universal pentru fiecare cavitate și fiecare mașină de blocare. O matriță destinată unui anumit produs de pavaj poate necesita controale dimensionale diferite față de cea destinată unui bloc de zidărie convențional.
De exemplu, o echipă de achiziții poate defini o dimensiune nominală a cavității de 200 mm și poate specifica o variație permisă de plus sau minus 0,15 mm. Aceasta este o ilustrare ipotetică a modului în care poate fi scrisă o cerință, nu o afirmație că valoarea este adecvată pentru fiecare aplicație. Înainte de a adopta o astfel de toleranță, cumpărătorul ar trebui să ia în considerare specificația produsului finit, metoda de măsurare, procesul de producție și capacitatea demonstrată a furnizorului.
Câmpurile de specificații utile includ:
Aceste detalii fac ca comanda de cumpărare să fie executorie și reduc incertitudinea în timpul inspecției de intrare. Ele ajută, de asemenea, la prevenirea unei probleme comune de achiziție: descoperirea după livrare că furnizorul și cumpărătorul au interpretat diferit aceeași dimensiune nominală.
Comparațiile de preț ar trebui să înceapă numai după ce domeniul tehnic a fost aliniat. Fiecare furnizor trebuie să coteze pentru aceeași revizuire a desenului, cerințele de material, toleranțele dimensionale, domeniul de inspecție și condițiile de livrare. Dacă un furnizor propune un material alternativ sau o metodă de fabricație, abaterea ar trebui să fie documentată în mod clar și aprobată înainte de producție. În caz contrar, cotația poate părea mai puțin costisitoare, deoarece exclude cerințele pe care un alt furnizor le-a inclus.
Cumpărătorii pot folosi o foaie de comparație care separă cerințele obligatorii de serviciile opționale. Elementele obligatorii pot include compatibilitatea mașinii, dimensiunile critice ale cavității, materialul specificat și inspecția finală. Elementele opționale pot include rapoarte de măsurare suplimentare, componente de uzură de rezervă sau trasabilitate îmbunătățită. Distincția permite echipelor de achiziții să identifice diferențele reale de costuri fără a trece cu vederea omisiunile tehnice.
De asemenea, este util să se evalueze calitatea răspunsului furnizorului. Poate producătorul să explice cum sunt prelucrate și măsurate dimensiunile critice? Identifică detaliile neclare ale desenului înainte de a începe lucrul? Poate oferi dovezi de conformitate mai degrabă decât să se bazeze pe asigurări verbale? Aceste întrebări ajută la evaluarea dacă furnizorul are un proces de producție controlat și înțelege riscul de achiziție.
Pentru Fujian Quangong Mold Co.,Ltd, cumpărătorii ar trebui să solicite specificația dimensională reală, detaliile materiale aplicabile, confirmarea compatibilității mașinii și înregistrările de inspecție convenite pentru matrița propusă. Orice toleranță specifică producătorului, duritatea, timpul de livrare, estimarea duratei de viață sau capacitatea de producție trebuie verificate prin documentația tehnică actuală și cotația comercială. Această abordare permite ca decizia de cumpărare să se bazeze mai degrabă pe dovezi decât pe ipoteze neverificate.
Evaluarea furnizorului trebuie să stabilească dacă matrița poate fi fabricată conform desenului aprobat și dacă conformitatea poate fi demonstrată înainte ca componenta să intre în producție. Acest lucru necesită mai mult decât întrebarea dacă furnizorul are echipamente de inspecție. Cumpărătorii trebuie să înțeleagă ce dimensiuni sunt măsurate, cum sunt luate măsurătorile, cum sunt înregistrate rezultatele și ce se întâmplă dacă o caracteristică se încadrează în limitele de acceptare. Un producător poate deține instrumente de măsurare sofisticate, dar totuși nu are un plan de inspecție care să abordeze cele mai importante cerințe funcționale ale cumpărătorului.
Pentru o matriță pentru mașini de cărămidă, un proces practic de verificare începe în timpul ofertei și continuă prin aprobarea desenelor, producție, inspecția finală, livrarea și punerea în funcțiune. Cu cât o discrepanță este identificată mai devreme, cu atât este mai ușor de rezolvat. Așteptarea până la instalare pentru a verifica dimensiunile de montare sau geometria cavității poate crea întârzieri evitabile, în special atunci când matrița a fost fabricată special pentru mașina unui client.
Prima etapă este o revizuire tehnică. Cumpărătorul trebuie să furnizeze desenul produsului, informațiile despre mașină și orice dimensiuni existente ale matriței care sunt relevante pentru înlocuirea sau comanda personalizată. Furnizorul ar trebui să examineze documentele pentru dimensiuni lipsă, toleranțe conflictuale, date neclare și interfețe care necesită confirmare. Dacă cumpărătorul are doar o mostră fizică, mai degrabă decât un desen complet, părțile ar trebui să convină asupra procesului de măsurare și aprobare înainte de începerea producției.
În această etapă, echipa de achiziții trebuie să verifice următoarele:
Aceste verificări creează o bază tehnică comună. Acestea reduc, de asemenea, probabilitatea unei dispute în care furnizorul pretinde că a urmat desenul, în timp ce cumpărătorul se aștepta la o interpretare diferită a produsului sau a interfeței mașinii.
Metoda de măsurare ar trebui să se potrivească cu geometria, toleranța și accesibilitatea caracteristicii. Instrumentele de măsurare calibrate convenționale pot fi suficiente pentru multe dimensiuni liniare. Profilele de cavitate mai complexe sau relațiile poziționale pot necesita dispozitive specializate, măsurarea coordonatelor, metode optice sau altă tehnică validată. Selecția ar trebui să se bazeze pe incertitudinea de măsurare necesară și pe geometria componentei, nu doar pe sofisticarea echipamentului.
| Etapa de inspecție | Elemente de verificat | Metoda posibila | Baza de acceptare |
| Material primit | Identificarea materialului și trasabilitatea acolo unde este necesar | Verificarea certificatelor și verificări de identificare | Specificație de material aprobată |
| Inspecție de prelucrare | Dimensiunile critice ale cavității și caracteristicile de montare | Calibre calibrate adecvate, micrometre, șublere sau dispozitive de fixare dedicate | Toleranțe de desen aprobate |
| Inspecție geometrică | Planeitate, paralelism, poziție și profil acolo unde este specificat | Măsurarea suprafeței, dispozitivele de fixare sau echipamentele de măsurare coordonate adecvate | Date definite și toleranțe geometrice |
| Verificarea montajului | Potrivirea, alinierea și dimensiunile interfeței | Verificări dimensionale și verificare documentată a potrivirii | Cerințe de asamblare și interfață mașină aprobate |
| Inspecție finală | Caracteristici critice specificate și defecte vizibile | Raport de inspecție cu rezultatele măsurătorilor | Criterii de acceptare agreate |
| Validarea producției | Dimensiunile blocului finit și consistența | Măsurătorile mostrelor reprezentative de producție | Specificația produsului finit și condițiile de proces convenite |
Acest plan de inspecție este ilustrativ și ar trebui adaptat la proiectul real. Nu orice matriță necesită măsurare în coordonate și nu fiecare dimensiune are nevoie de aceeași frecvență de inspecție. Planul ar trebui să acorde prioritate funcțiilor a căror defecțiune ar putea împiedica instalarea, poate afecta conformitatea produsului sau poate crea un risc operațional semnificativ.
Un raport de inspecție util identifică revizuirea desenului, numărul piesei sau al comenzii, caracteristicile inspectate, valorile nominale, valorile măsurate, limitele de acceptare, data inspecției și metoda de măsurare, acolo unde este cazul. Dacă sunt prezente mai multe cavități, raportul ar trebui să identifice cavitățile individual, mai degrabă decât să prezinte doar un rezultat global. Acest lucru ajută cumpărătorul să stabilească dacă dimensiunile sunt consecvente pe matriță și dacă orice abatere locală a fost ascunsă de o medie.
Echipele de achiziții ar trebui să caute măsurători lipsă, precum și măsurători nereușite. Un raport care afirmă că matrița a trecut inspecția este mai puțin informativ atunci când nu identifică dimensiunile inspectate sau explică criteriile de acceptare. În mod similar, o listă de valori măsurate este dificil de interpretat atunci când raportul nu identifică revizuirea relevantă a desenului.
Incertitudinea de măsurare trebuie luată în considerare atunci când toleranța specificată este îngustă în raport cu capacitatea metodei de măsurare. Un rezultat de măsurare apropiat de o limită de acceptare poate necesita o regulă de decizie predefinită, în special acolo unde consecințele acceptării unei matrițe neconforme sunt substanțiale. Cumpărătorii și furnizorii ar trebui să cadă de acord cu privire la tratamentul rezultatelor limită înainte de începerea inspecției, mai degrabă decât să decidă după apariția unui dezacord.
O dimensiune neconformă trebuie documentată și evaluată în raport cu specificația aprobată. Furnizorul și cumpărătorul ar trebui să stabilească dacă abaterea poate fi corectată fără a compromite designul, dacă repetarea este acceptabilă din punct de vedere tehnic sau dacă matrița trebuie înlocuită. Relucrarea nu ar trebui niciodată aprobată doar pentru că face ca componenta să se potrivească în timpul unei încercări informale. Orice acțiune corectivă trebuie să păstreze integritatea structurală necesară, relațiile funcționale și compatibilitatea cu mașina.
După lucrări de corecție, caracteristicile afectate trebuie remăsurate și orice dimensiuni aferente care ar fi putut fi modificate trebuie verificate. Dosarul final al inspecției trebuie să reflecte starea reală a componentei livrate. În cazul în care o abatere este acceptată prin concesiune, aprobarea ar trebui să identifice caracteristica afectată, plecarea permisă și orice limitări de utilizare. Aprobarea verbală este insuficientă atunci când modificarea afectează specificația de achiziție convenită.
Cumpărătorii ar trebui, de asemenea, să stabilească cine suportă costurile corecției, transportului de retur, înlocuirii și întârzierilor asociate atunci când un furnizor livrează o matriță neconformă. Aceste aranjamente comerciale sunt cel mai bine definite în comanda de cumpărare sau contractul de furnizare înainte de începerea producției.
O evaluare a furnizorului ar trebui să ia în considerare competența tehnică, consistența în producție, documentația, comunicarea și asistența post-vânzare. Scopul nu este de a acorda unui furnizor cel mai mare punctaj pentru cel mai mare număr de certificate sau pentru cele mai elaborate echipamente de inspecție. Scopul este de a determina dacă producătorul poate livra în mod fiabil matrița specifică cerută de cumpărător.
O evaluare practică poate acoperi cinci domenii.
Acolo unde continuitatea producției este importantă, cumpărătorii ar trebui să întrebe, de asemenea, cum gestionează furnizorul revizuirile desenelor și comenzile repetate. O matriță de înlocuire fabricată luni mai târziu ar trebui verificată în raport cu designul aprobat, mai degrabă decât să se bazeze pe o amintire informală a comenzii anterioare. Menținerea controlată a desenelor și a înregistrărilor de inspecție reduce riscul de derive treptată a specificațiilor.
Inspecția finală înainte de expediere nu poate dovedi fiecare aspect al performanței producției. Instalarea și producția de probă oferă o oportunitate suplimentară de a verifica interacțiunea dintre matriță și mașină. Procesul de punere în funcțiune trebuie să urmeze instrucțiunile de siguranță și operare ale producătorului mașinii și trebuie efectuat de personal calificat.
În timpul validării, echipa de producție trebuie să verifice instalarea matriței, localizarea și montarea interfețelor, degajările și comportamentul de operare. Blocurile reprezentative trebuie măsurate în raport cu specificațiile produsului finit. În cazul în care sistemul de producție are mai multe cavități, probele trebuie prelevate din diferite poziții ale cavității, astfel încât diferențele locale să poată fi identificate.
Rezultatele trebuie înregistrate împreună cu condițiile relevante ale procesului, inclusiv lotul de material, condițiile de umiditate unde sunt monitorizate, setările mașinii și timpul de producție. Aceste informații ajută la distingerea unei probleme legate de mucegai de o variație a procesului. Dacă dimensiunile sunt în afara intervalului specificat, echipa ar trebui să investigheze sistematic, mai degrabă decât să modifice imediat mai multe setări ale mașinii simultan.
Un studiu de succes oferă o bază practică pentru monitorizarea ulterioară. Pe măsură ce producția continuă, verificările dimensionale periodice pot dezvălui uzură sau modificări ale condițiilor de funcționare. Frecvența ar trebui să reflecte volumul producției, abrazivitatea materialului, riscul de calitate și recomandările de întreținere ale producătorului.
Când evaluează Fujian Quangong Mold Co.,Ltd, cumpărătorii ar trebui să stabilească aceste cerințe de verificare înainte de a plasa comanda. Așteptările clare pentru aprobarea desenelor, inspecția finală, acțiunile corective și validarea producției oferă o bază mai sigură pentru achiziție decât o declarație generală că matrița este fabricată la standarde înalte.
Precizia dimensională contează deoarece o matriță este o componentă funcțională într-un sistem de producție mai mare. Geometria cavității sale influențează dimensiunile și profilele blocurilor finite, în timp ce interfețele sale de montare determină dacă poate fi instalat corect pe mașina dorită. Consecințele abaterilor dimensionale pot include produse inconsistente, inspecție suplimentară, instalare dificilă, reprelucrare și întreruperi inutile ale producției. Cu toate acestea, acuratețea dimensională nu trebuie luată în considerare separat de selecția materialului, rezistența la uzură, calitatea producției, starea mașinii și controlul procesului.
Pentru echipele de achiziții, cea mai eficientă abordare este de a traduce nevoile de producție într-o specificație documentată înainte de a compara prețurile. Confirmați dimensiunile produsului finit, modelul mașinii, caracteristicile critice ale matriței, toleranțele aplicabile, cerințele de material și criteriile de inspecție. Solicitați furnizorilor să identifice modul în care aceste cerințe vor fi verificate și solicitați înregistrări care să demonstreze conformitatea. Acolo unde o toleranță numerică este importantă, asigurați-vă că aceasta este susținută de desenul aprobat și că poate fi măsurată folosind o metodă adecvată.
Fujian Quangong Mold Co.,Ltd ar trebui luată în considerare prin același proces de cumpărare bazat pe dovezi. Cumpărătorii ar trebui să confirme specificațiile reale ale matriței propuse, să obțină confirmarea scrisă de compatibilitate, să revizuiască documentația de inspecție și să convină asupra procedurilor de rezolvare a neconformităților. Niciun produs al furnizorului nu trebuie selectat numai din cauza unei afirmații de precizie publicate sau a unei cotații inițiale atractive.
Înainte de a emite o comandă de achiziție, pregătiți o listă de verificare finală care să acopere revizuirea desenului, dimensiunile nominale, toleranțele, calitatea materialului, interfețele mașinii, înregistrările de inspecție, condițiile de livrare și asistența post-vânzare. Dacă matrița este destinată unei linii de producție cu volum mare, luați în considerare impactul financiar al timpului de nefuncționare și disponibilitatea componentelor de înlocuire ca parte a evaluării costului total. După instalare, validați matrița folosind produse finite reprezentative și păstrați rezultatele ca bază pentru monitorizarea viitoare a calității.
Dacă achiziționați o matriță nouă sau înlocuiți una existentă,contactați fabrica noastrăpentru a discuta despre tipul de bloc dorit, modelul mașinii, dimensiunile produsului și cerințele de funcționare. Solicitați o revizuire tehnică a designului propus, confirmarea cerințelor dimensionale critice și o cotație bazată pe un domeniu de inspecție convenit. Furnizarea de informații tehnice complete la început ajută la stabilirea așteptărilor realiste de producție și sprijină o decizie de cumpărare mai transparentă. O matriță pentru mașini de cărămidă bine specificată este o investiție practică în consistența dimensională, fiabilitatea producției și controlul pe termen lung al producției.
Toleranța adecvată depinde de specificația blocului finit, geometria cavității, proiectarea mașinii, procesul de producție și metoda de măsurare. Cumpărătorii ar trebui să identifice dimensiunile nominale și abaterile permise pentru caracteristici critice, cum ar fi lungimea cavității, lățimea, adâncimea, distanța și interfețele de montare. Cerințele geometrice, cum ar fi paralelismul sau poziția, trebuie specificate separat atunci când afectează funcția. Nu există o toleranță universală potrivită pentru fiecare matriță, așa că cumpărătorul ar trebui să confirme valorile prin desenul ingineresc aprobat și să convină asupra modului în care va fi inspectată fiecare caracteristică critică.
Dimensiunile cavității matriței stabilesc geometria disponibilă în timpul formării, astfel încât abaterile pot contribui la variația lungimii, lățimii, înălțimii și profilului blocului finit. Relația nu este întotdeauna unu-la-unu, deoarece umiditatea materialului, compactarea, vibrațiile, deformarea și întărirea pot afecta și dimensiunile finale. Prin urmare, cumpărătorii ar trebui să inspecteze atât matrița, cât și blocurile reprezentative finisate. Compararea măsurătorilor la nivel de cavitate cu mostrele de producție ajută la stabilirea dacă o problemă dimensională provine din matriță, configurația mașinii sau procesul de fabricație mai larg.
Cel puțin, cumpărătorul trebuie să solicite desenul tehnic aprobat și un raport final de inspecție care să acopere dimensiunile critice convenite. În funcție de aplicație și de specificațiile de achiziție, înregistrările justificative pot include certificate de materiale, documentație privind tratamentul termic, rezultatele durității, date de inspecție geometrică și confirmarea compatibilității cu interfața mașinii. Rapoartele trebuie să identifice piesa sau comanda relevantă, revizuirea desenului, dimensiunile nominale, valorile măsurate, limitele de acceptare și orice abateri aprobate. Documentația ar trebui să demonstreze conformitatea cu cerințele convenite, mai degrabă decât să menționeze pur și simplu că matrița a trecut inspecția.
Da. O matriță se poate conforma desenului său, în timp ce blocurile finite variază din cauza umidității instabile a materialului, umplerii inconsecvente, setărilor de compactare sau vibrații necorespunzătoare, uzurii mașinii, condițiilor de demulare sau modificărilor dimensionale legate de întărire. Pentru a identifica cauza, măsurați matrița, inspectați blocurile reprezentative din diferite cavități și înregistrați condițiile de producție relevante. Dacă matrița rămâne în limitele specificațiilor, investigați procesul înainte de a comanda o înlocuire. Dacă o caracteristică critică a matriței este în afara toleranței, documentați abaterea și determinați dacă este necesară corectarea sau înlocuirea.
Comparați furnizorii cu același desen aprobat, cerințe de materiale, toleranțe, domeniul de inspecție, criterii de compatibilitate cu mașini și condiții de livrare. Examinați dovezile pe care fiecare furnizor le poate furniza pentru conformitatea dimensională, controlul producției, trasabilitatea materialelor acolo unde este necesar și procedurile de acțiune corectivă. Luați în considerare, de asemenea, efortul de instalare, cerințele de întreținere așteptate, disponibilitatea pieselor de schimb, timpul de livrare și condițiile comerciale pentru produsele neconforme. Cotația cea mai mică nu este neapărat cea mai puțin costisitoare opțiune pe durata de viață a matriței, dar un preț mai mare este justificat doar atunci când valoarea suplimentară tehnică sau comercială este susținută de dovezi.
